大家好，我是PBT，這是我的簡歷（請收藏）
一、PBT的簡介
聚對苯二甲酸丁二醇酯，英文名polybutylene terephthalate（簡稱PBT），屬于聚酯系列，是由1.4-pbt丁二醇與對苯二甲酸或者對苯二甲酸酯聚縮合而成，并經(jīng)由混煉程序制成的乳白色半透明到不透明、結(jié)晶型熱塑性聚酯樹脂。

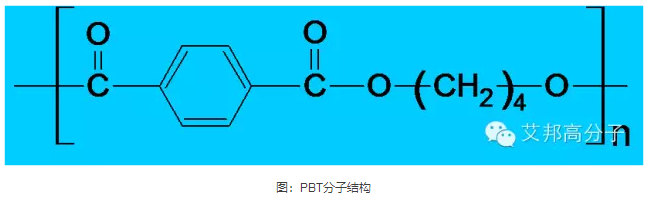

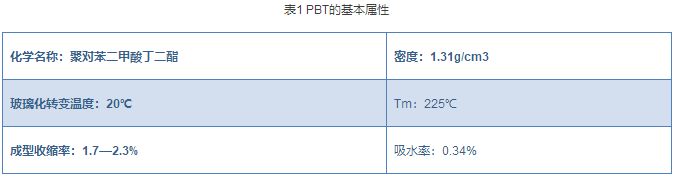

PBT與PET在結(jié)構(gòu)上相似，不同的地方是：在酯基重復單元的亞甲基為4個，這意味著，柔性鏈的增加，剛性鏈所占比例下降，即PBT分子的柔順性增加。因此，PBT的剛性，硬度、Tg和熔點都比PET要低，韌性比PET要高，結(jié)晶速率比PET要快，成型加工更容易。
二、PBT的發(fā)展歷史
1942年，德國科學家P.Schlack,研制而成
之后，美國Celanese公司（現(xiàn)為Ticona）進行工業(yè)開發(fā)，并以Celanex商品名上市
1970年，以30%玻璃纖維增強塑料投放市場，商品名為X-917，后改為CELANEX
1971年，Eastman公司推出了有玻璃纖增強璉和不增強的產(chǎn)品
同年GE公司，也開發(fā)出同類產(chǎn)品，有不增強、增強和自熄性的三個品種
隨后，世界知名廠商德國BASF、Bayer、美國GE、Ticona，日本Toray、三菱化學，臺灣新光合纖、長春人造樹脂、南亞塑料等公司先后投入生產(chǎn)行列，全球生產(chǎn)廠商共計三十余家
三、PBT成型工藝

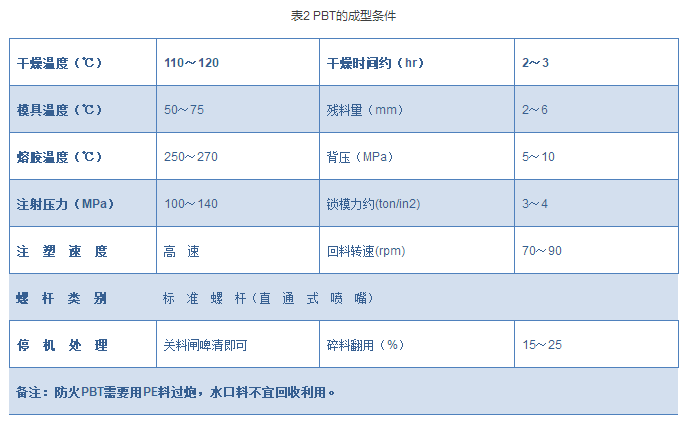

PBT在高溫下易水解，所以在加工前干燥處理非常重要。通常其融化溫度為：225℃—275℃，故噴嘴溫度250℃，模具溫度對于未增強PBT材料為40—60℃，注射壓力中等，注射速度盡可能快（PBT結(jié)晶很快）。
四、PBT的改性
PBT雖然具有優(yōu)良的綜合性能，但單獨使用時也存在熱變形溫度低，易燃燒，機械性能不突出，特別是制品缺口沖擊不高等缺點。所以PBT很少單獨使用，大都經(jīng)過改性才能應用。常見的PBT的改性方法：1、物理改性；2.阻燃改性；3.共混改性；4.化學改性5、液晶改性。
五、PBT的應用

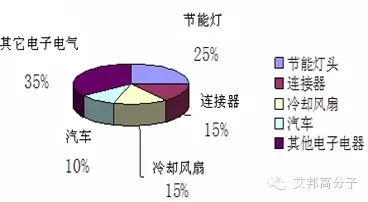

PBT經(jīng)過改性擁有許多優(yōu)點：機械性質(zhì)安定抗張強度與抗張模數(shù)和尼龍相似；摩擦系數(shù)小有自潤性；吸水率低；電氣性質(zhì)優(yōu)良；尺寸安定性良好；耐藥品性、耐油性極佳。所以廣泛應用于電子電器、汽車、工業(yè)零部件等領(lǐng)域。
家電領(lǐng)域

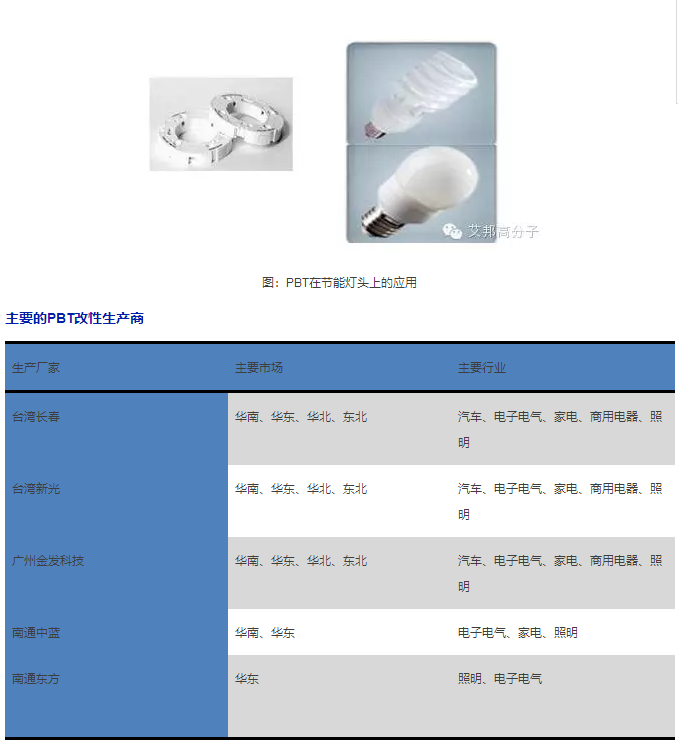

PBT塑料：熱塑性材料，較軟，不易變形，可耐高溫(200℃ ) ，表面光滑（高結(jié)晶）。
電子電器領(lǐng)域
PBT+GF%，強度和硬度大大提升，加阻燃劑可以達到V0級別，并且本身就具有較好的絕緣性、表面光澤性好，所以常用于電子電器領(lǐng)域。
超韌PBT
1..→超韌PBT工程塑料在電子連接器領(lǐng)域的應用
高光環(huán)保無鹵阻燃PBT（電子電器）
2.→一款高光表面環(huán)保無鹵阻燃PBT復合材料在電子電器中的應用
低壓電器
汽車領(lǐng)域

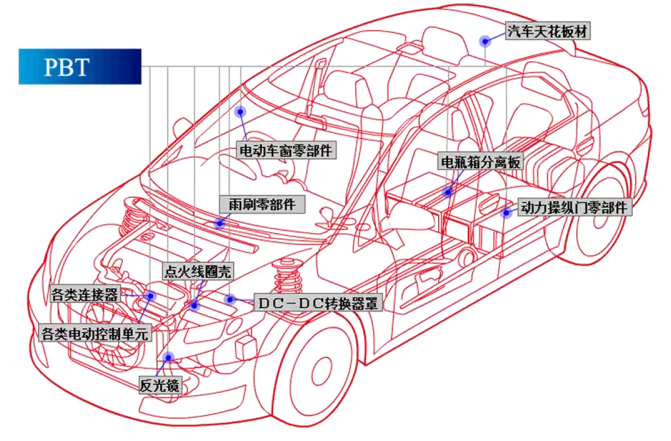

增強PBT根據(jù)用途需要的不同，可以作汽車內(nèi)外飾材料，作為內(nèi)飾材料，具有高耐溫、低光澤、高耐候等突出性能，作為外飾材料則具有高強度、高韌性、耐環(huán)境條件及耐沖擊性能。
抽絲領(lǐng)域
目前PBT在抽絲領(lǐng)域主要分為彈力絲和單絲，其中單絲又分為刷絲和假發(fā)絲。刷絲主要有高級油漆刷、牙刷、油畫筆、化妝筆、地毯絲等。
.
六、PBT塑料常見的問題
雖然，PBT具有優(yōu)異的綜合性能，如：可快速成型、結(jié)晶度高、耐候性、耐磨性、熱變形溫度高、電氣性能佳、力學性能優(yōu)良等，但也有抗沖韌性低，相對比較硬脆，成型收縮率大，耐水解性差，特別是經(jīng)玻纖增強后，制品容易發(fā)生翹曲，表面容易產(chǎn)生浮纖。所以下面就為大家解釋PBT為何會出現(xiàn)這些問題，并解答在實際生產(chǎn)過程中如何去避免這些問題的產(chǎn)生。
缺口敏感性、流動性、翹曲、浮現(xiàn)
翹曲問題
浮纖問題
文章由艾邦高分子獨家整理
